Pondasi Dalam, Pengertian dan 3 Jenisnya

24434
×

Pondasi Dalam, Pengertian dan 3 Jenisnya

Sebarkan artikel ini
pondasi dalam

Kobra Post Online – Pondasi dalam adalah pondasi yang didirikan permukaan tanah dengan ke dalam tertentu di mana daya dukung dasar pondasi dipengaruhi oleh beban struktural dan kondisi permukaan tanah.

Pondasi dalam biasanya dipasang pada kedalaman lebih dari 3 meter di bawah elevasi permukaan tanah. Pondasi dalam dapat dijumpai dalam bentuk pondasi tiang pancang, dinding pancang dan caissons atau pondasi kompensasi.

Pondasi dalam dapat digunakan untuk mentransfer beban ke lapisan yang lebih dalam untuk mencapai ke dalam yang tertentu sampai didapat jenis tanah yang mendukung daya beban struktur bangunan sehingga jenis tanah yang tidak cocok di dekat permukaan tanah dapat dihindari.

Jenis–jenis Pondasi Dalam :

a. Pondasi Sumuran

Pondasi sumuran adalah suatu bentuk peralihan antara pondasi dangkal dan pondasi tiang. Pondasi sumuran sangat tepat digunakan pada tanah kurang baik dan lapisan tanah kerasnya berada pada kedalaman lebih dari 3m. Diameter sumuran biasanya antara 0.80 – 1.00 m dan ada kemungkinan dalam satu bangunan diameternya berbeda-beda, ini dikarenakan masing-masing kolom berbeda bebannya.

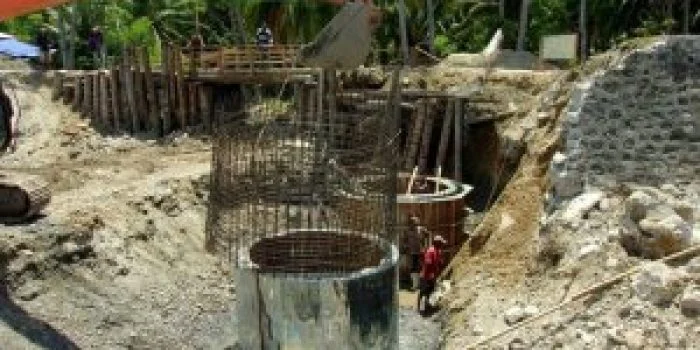

pondasi sumuran
pondasi sumuran

Disebut pondasi Sumuran, karena dalam pengerjaannya membuat lubang-lubang berbentuk sumur. Lubang ini digali hingga mencapai tanah keras atau stabil. Sumur-sumur ini diberi buis beton dengan  ketebalan kurang lebih 10 cm  dengan pembesian. Dasar dari sumur dicor dengan ketebalan 40 cm sampai 1,00 m, diatas coran tersebut disusun batu kali sampai di bawah 1,00 m buis beton teratas.

Ruang kosong paling atas dicor kembali dan diberi angker besi, yang gunanya untuk mengikat plat beton diatasnya. Plat beton ini mirip dengan pondasi plat setempat, yang fungsinya untuk mengikat antar kolom yang disatukan oleh sloof beton.

b. Pondasi Bored Pile

Pondasi Bored Pile adalah bentuk Pondasi Dalam yang dibangun di dalam permukaan tanah dengan kedalaman tertentu. Pondasi di tempatkan sampai kedalaman yang dibutuhkan dengan cara membuat lubang yang dibor dengan alat khusus.

Setelah mencapai kedalaman yang disyaratkan, kemudian dilakukan pemasangan kesing/ begisting yang terbuat dari plat besi, kemudian dimasukkan rangka besi pondasi yang telah dirakit sebelumnya. Lalu dilakukan pengecoran terhadap lubang yang sudah di bor tersebut. Pekerjaan pondasi ini tentunya dibantu dengan alat khusus, untuk mengangkat kesing dan rangka besi. Setelah dilakukan pengecoran kesing tersebut dikeluarkan kembali.

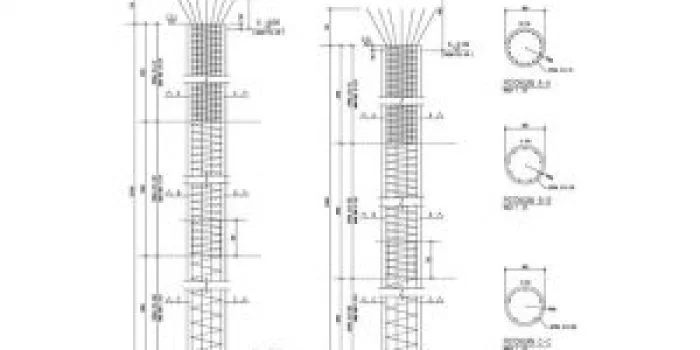

Pondasi Bore Pile
Pondasi Bore Pile

Sistem kerja pondasi ini hampir sama dengan Pondasi Pile (Tiang Pancang), yaitu meneruskan beban stuktur bangunan diatas ke tanah dasar dibawahnya sampai kedalaman tanah yang dianggap kuat (memiliki daya dukung yang cukup). Untuk itu diperlukan kegiatan sondir sebelumnya, agar daya dukung tanah dibawah dapat diketahui pada kedalaman berapa meter yang dianggap memadai untuk mendukung konstruksi diatas yang akan dipikul nantinya.

Jenis pondasi ini cocok digunakan untuk lokasi pekerjaan yang disekitarnya rapat dengan bangunan orang lain, karena proses pembuatan pondasi ini tidak menimbulkan efek getar yang besar, seperti pembuatan Pondasi Pile (Tiang Pancang) yang pemasangannya dilakukan dengan cara pukulan memakai beban/ hammer.

c. Pondasi Tiang Pancang

Penggunaan pondasi tiang pancang sebagai pondasi bangunan apabila tanah yang berada di bawah dasar bangunan tidak mempunyai daya dukung (bearing capacity) yang cukup untuk memikul berat bangunan dan beban yang bekerja padanya. Atau apabila tanah yang mempunyai daya dukung yang cukup untuk memikul berat bangunan dan seluruh beban yang bekerja berada pada lapisan yang sangat dalam dari permukaan tanah kedalaman lebih dari 8 meter.

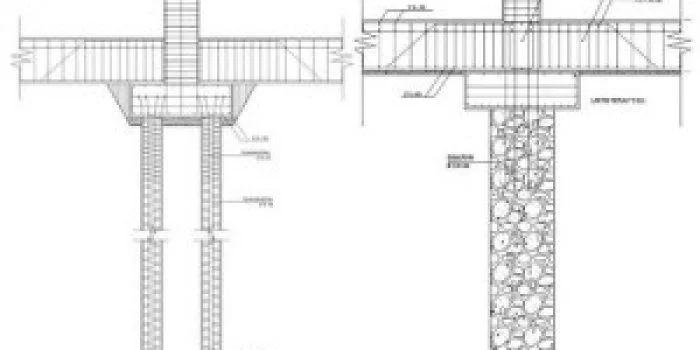

pondasi tiang pancang
pondasi tiang pancang

Fungsi dan kegunaan dari pondasi tiang pancang adalah untuk memindahkan atau mentransfer beban-beban dari konstruksi di atasnya (super struktur) ke lapisan tanah keras yang letaknya sangat dalam.

Dalam pelaksanaan pemancangan pada umumnya dipancangkan tegak lurus dalam tanah, tetapi ada juga dipancangkan miring (battle pile) untuk dapat menahan gaya-gaya horizontal yang bekerja. Hal seperti ini sering terjadi pada dermaga dimana terdapat tekanan ke samping dari kapal dan perahu. Sudut kemiringan yang dapat dicapai oleh tiang tergantung dari alat yang dipergunakan serta disesuaikan pula dengan perencanaannya.

Tiang Pancang umumnya digunakan :

  • Untuk mengangkat beban-beban konstruksi di atas tanah ke dalam atau melalui sebuah stratum/ lapisan tanah. Di dalam hal ini beban vertikal dan beban lateral boleh jadi terlibat.
  • Untuk menentang gaya desakan ke atas, gaya guling, seperti untuk telapak ruangan bawah tanah di bawah bidang batas air jenuh atau untuk menopang kaki-kaki menara terhadap guling.
  • Memampatkan endapan-endapan tak berkohesi yang bebas lepas melalui kombinasi perpindahan isi tiang pancang dan getaran dorongan. Tiang pancang ini dapat ditarik keluar kemudian.
  • Mengontrol lendutan/ penurunan bila kaki-kaki yang tersebar atau telapak berada pada tanah tepi atau didasari oleh sebuah lapisan yang kemampatannya tinggi.
  • Membuat tanah di bawah pondasi mesin menjadi kaku untuk mengontrol amplitudo getaran dan frekuensi alamiah dari sistem tersebut.
  • Sebagai faktor keamanan tambahan dibawah tumpuan jembatan dan atau pir, khususnya jika erosi merupakan persoalan yang potensial.

Dalam konstruksi lepas pantai untuk meneruskan beban-beban diatas permukaan air melalui air dan kedalam tanah yang mendasari air tersebut. Hal seperti ini adalah mengenai tiang pancang yang ditanamkan sebagian dan yang terpengaruh oleh baik beban vertikal (dan tekuk) maupun beban lateral.
